こちらでは株式会社シバサキが実際に対応した施工実績の一部をご紹介させていただきます。
防食塗装 施工事例

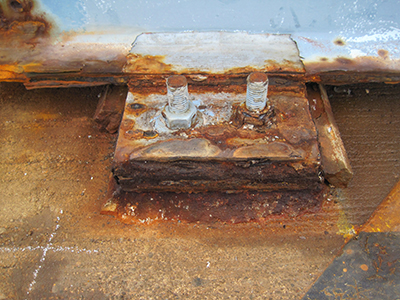

防食塗装 施工前
防食塗装 施工後
海岸沿い波止場にある鋼製桟橋の上部工基礎部を腐食から守る防食塗装復旧修理になります。
海沿いのため塩害により腐食が進み易いため、自社開発_RS防食テープによる防食施工を行い
アンカーボルトにも防錆ための専用キャップによる腐食対策を施しました。
その後、フッ素樹脂塗装を行い更なる耐候・耐久性の向上を図りました。

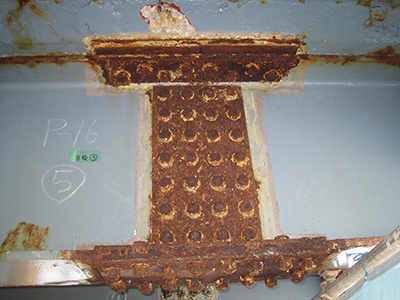

防食塗装 施工前
防食塗装 STEP1

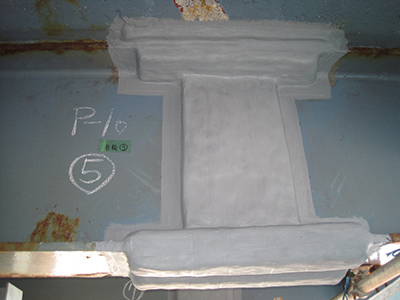

海沿いにある鋼製桟橋上部添接部の腐食から守る防食塗装復旧修理になります。
特に添接部は塗装だけでは腐食しやすい箇所であり、RS防食テープによる腐食対策のため防食修理を施し、更にフッ素樹脂塗装を施工しました。RS防食テープは、ピンホールがないためその後の腐食を抑える効用があり、当社防食塗装の現場では利用してます。

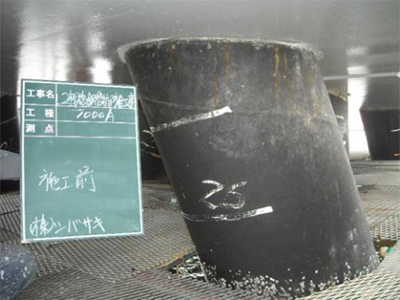

防食塗装 施工前

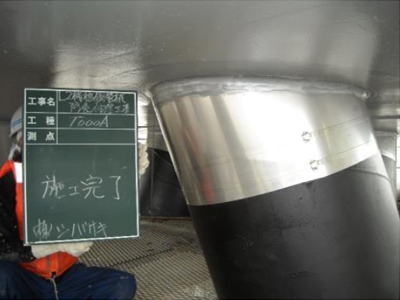

防食塗装 施工後
「RSプライマー塗布」 →「RS防食テープ施工」 →「SUSカバー取付け」
具体的には、まず天井のコンクリートを数センチはつり、モルタルで補修します。
桟橋下の鋼管杭（こうかんくい）の根元は振動ではがれやすく、さびているため、当社RS防食テープを貼り、 SUSカバーで保護します。
ここでもRS防食テープによる腐食対策により、海水から杭を守り、長期的に安心してご利用頂く事が出来ます。
防食塗装 施工前

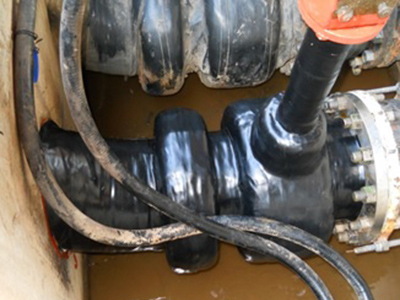

防食塗装 施工後

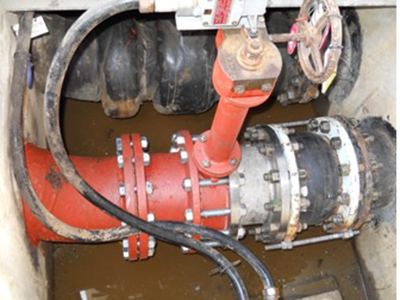

ピット内のバルブフランジ部は腐食し易いため、ペトロラタム系防食テープで行います。
画像では水抜きしておりますが、普段は雨水につかっています。
一般的な塗装では腐食防止が困難なため防食を行います。
尚、埋設部には防食が義務づけられています。
フランジ部は、
「下塗り材の塗布」 →「充填材の挿入」 →「テープ巻き」 →「埋設時の保護テープ巻き」
の順で作業してゆきます。
防食塗装 施工前

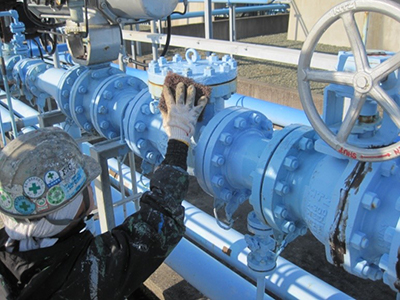

防食塗装 STEP1

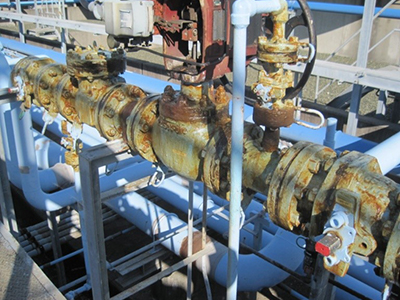

ガスターミナルの配管他を防食塗装した事_前半
海の近くでは塩分を含んだ水や風により鉄類は一般の数倍速くさびてしまいます。

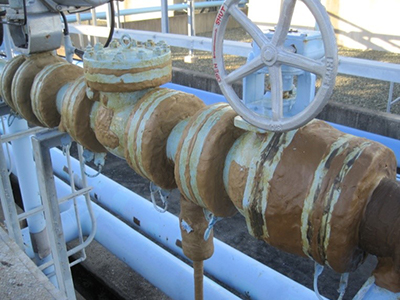

防食塗装 STEP2

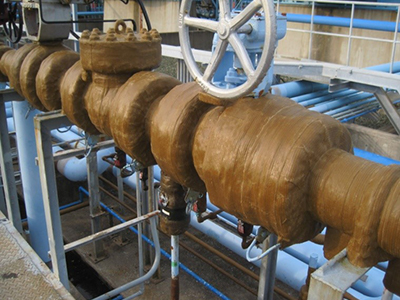

防食塗装 施工後
ガスターミナルの配管他を防食塗装した事_後半
そのため、日東電工製の№59シリーズの防食テープ＿「No.59HN」は、密着力の良いペトロラタムが蒸発や硬化することなく、常に粘着性をもって防錆・防食層を形成、そのため半永久的にさびない状態にすることが可能です。
またこの事例のように特別防災地区であるコンビナートでは、火災を自身で沈下させる機能（難燃性）を有している点もこの防食テープ・充填材の特徴です。
この工法は当社が得意とする防食塗装のイチ例になります。
| 年月 | 工事名 | 施主名 | 場所 | 工事内容 |
|---|---|---|---|---|
| 2013年2月 | 配管及びフランジ他防食 | 三河湾ガスターミナル（株） | 愛知県田原市 | タンク廻り配管・フランジ他の被覆防食（仕様：ペトロラタム系防食テープ） |
| 2013年4月 | 桟橋配管防食 | 出光興産（株）愛知 | 愛知県知多市 | 桟橋配管防食補修（仕様：ペトロラタム系防食テープ） |
| 2013年5月 | 桟橋鋼管杭防食 | 中部電力（株）知多LNG | 愛知県知多市 | L-2桟橋鋼管杭端部防食 |
| 2013年8月 | 桟橋防食 | 中部電力（株）渥美火力 | 愛知県田原市 | 第2揚油桟橋添接部防食工事 |
| 2013年8月 | SMV機械他防食 | 東邦ガス（株）緑浜工場 | 愛知県知多市 | 242SMV機械工事に伴う防食他 |
| 2013年9月 | タンク裾廻り防食 | JX日鉱日石エネルギー（株） | 愛知県名古屋市 | タンク雨水侵入防止防食工事（仕様：ガードフロン） |
| 2013年9月 | 高圧ガス設備改修 | 東邦液化ガス（株）岡崎充てん所 | 愛知県岡崎市 | 高圧ガス設備改修に伴う配管サポート部防食 |
| 2013年9月 | 鋼矢板防食 | 中部電力（株）碧南火力 | 愛知県碧南市 | D護岸法面の鋼矢板防食 |
| 2013年10月 | SMV・ORV建設工事 | 東邦ガス（株）四日市工場 | 三重県四日市市 | ORV・SMV建設工事に伴う防食工事 |
| 2013年10月 | ガス配管SUS巻き他 | 東邦ガス（株） | 愛知県豊田市 | 竜宮橋ガス配管ステンレス巻き他工事 |
| 2013年11月 | ホルダー開放検査 | 東邦ガス（株） | 三重県伊勢市 | 伊勢供給所2号ホルダー開放検査に伴う防食（仕様：弾性硬化型RS防食テープ） |
| 2013年12月 | ラックサポート防食 | 東邦ガス（株）四日市工場 | 三重県四日市市 | No.2タンクラック配管サポート部接地部の防食 |
| 2013年12月 | 第１精留塔更新 | 東レ（株）東海工場 | 愛知県東海市 | FL第１精留塔更新に伴う防食（仕様：ベンチャークラッド） |
| 2014年1月 | タンク外面塗装他 | 豊通エネルギー（株） | 愛知県名古屋市 | タンク開放検査に伴う外面塗装・仮設足場・雨水侵入 |
| 2014年1月 | 各槽脚部他耐火補修 | 東レ（株）東海工場 | 愛知県東海市 | 熱膨張槽耐火被覆補修 |
| 2014年3月 | ラックサポート防食 | 東邦ガス（株）緑浜工場 | 愛知県知多市 | DNラック配管サポート部接地部の防食 |
| 2014年3月 | ガス配管防食塗装 | 中部ガス（株） | 静岡県磐田市 | 磐田GS新設工事に伴う配管防食塗装（仕様：弾性硬化型RS防食テープ） |
| 2014年3月 | 海水配管防食 | 東邦ガス（株）知多LNG共同基地 | 愛知県知多市 | RE区画消化海水配管防食修理（仕様：ペトロラタム系防食テープ） |
| 2014年3月 | タンク裾廻り防食 | 東レ（株）東海工場 | 愛知県東海市 | 浜タンク防液提断面修復修理 |
| 2014年4月 | タンク裾廻り防食 | 日本ヴォパック（株） | 愛知県名古屋市 | N-11タンク雨水侵入防止防食工事（仕様：イヌバシール） |
| 2014年8月 | ガス配管SUS巻き | 東邦ガス（株） | 愛知県蒲郡市 | 五反田橋ガス配管ステンレス巻き工事 |
| 2014年8月 | タンク外面塗装他 | ケミカルロジテック（株） | 愛知県名古屋市 | タンク開放検査に伴う外面塗装・仮設足場・雨水侵入他 |
| 2014年9月 | ガス架管サポート部補修 | 東邦ガス（株） | 三重県伊勢市 | ガス架管サポート部の防食補修 |
| 2014年9月 | 製造設備増設 | 東邦ガス（株）緑浜工場 | 愛知県知多市 | H26年度製造設備増設防火設備に伴う防食工事 |
| 2014年10月 | LNGタンクフランジ防食 | 東邦ガス（株）知多熱調センター | 愛知県知多市 | No.4LNGタンクフランジ部他防食工事 |
| 2014年11月 | 防食不良箇所補修 | 知多炭酸（株） | 愛知県知多市 | 防食不良箇所の防食補修 |
| 2014年11月 | タンク裾廻り防食 | 日本ヴォパック（株） | 愛知県名古屋市 | N-25タンク雨水侵入防止防食工事（仕様：イヌバシール） |
| 2014年12月 | 海水電動弁フランジ防食 | 東邦ガス（株）知多LNG共同基地 | 愛知県知多市 | 221・222・223ORV定検海水電動弁のフランジ防食 |
| 2014年12月 | 既設架管防食塗装 | 東邦ガス（株） | 愛知県名古屋市 | 港区東築地橋架管の防食塗装 （PFC工法 仕様：弾性硬化型RS防食テープ） |
| 2015年1月 | 日長専用橋鋼管杭防食 | 東邦ガス（株） | 愛知県知多市 | 日長専用橋鋼管杭防食（仕様：ペトロラタム系テープ・FRP） |
| 2015年2月 | 既設架管防食塗装 | 東邦ガス（株） | 愛知県名古屋市 | 守山区矢田川橋架管の防食塗装 （PFC工法 仕様：弾性硬化型RS防食テープ） |
| 2015年2月 | タンク裾廻り他防食 | 兼松（株）名古屋 | 愛知県名古屋市 | タンク雨水侵入防止防食工事 |
| 2015年3月 | 既設架管防食塗装 | 東邦ガス（株） | 愛知･岐阜･三重県 | 各橋架管の防食塗装 （PFC工法 仕様：弾性硬化型RS防食テープ） |
| 2015年3月 | ガス配管SUS巻き | 東邦ガス（株） | 三重県四日市市 | 米洗川改修に伴うガス配管ステンレス巻き他工事 |
| 2015年3月 | 貯槽開放に伴う防食 | 知多炭酸（株） | 愛知県知多市 | T02貯槽開放に伴う防食（仕様：ニトハルマックXG防食テープ） |
| 2015年3月 | 海水取水ポンプ定期点検 | 東邦ガス（株） | 愛知県常滑市 | 中部国際空港内海水取水ポンプ定期点検に伴う防食 |
| 2015年3月 | タンク裾廻り防食 | サンラックス（株） | 愛知県名古屋市 | タンク基礎補修に伴う雨水侵入防止防食工事（仕様：イヌバシール） |
| 2015年4月 | タンク裾廻り防食 | JX日鉱日石エネルギー（株） | 愛知県名古屋市 | タンク雨水侵入防止防食工事（仕様：ガードフロン） |
| 2015年5月 | タンク裾廻り防食 | 中部電力（株）碧南火力 | 愛知県碧南市 | タンク雨水侵入防止防食工事（仕様：シリコン系シール） |
| 2015年6月 | 横断ラック防食 | サンラックス（株） | 愛知県名古屋市 | 臨海鉄道横断ラック防食補修塗装工事 |
| 2015年7月 | タンク裾廻り防食 | 日本ヴォパック（株） | 愛知県名古屋市 | N-14タンク雨水侵入防止防食工事（仕様：イヌバシール） |
| 2015年7月 | タンク裾廻り防食 | サングレイン（株）知多蒸留所 | 愛知県知多市 | 490KLアルコールタンク設置に伴う仮設足場・雨水侵入防止 |
| 2015年9月 | 送ガス配管リフレッシュ | 東邦ガス（株）緑浜工場 | 愛知県知多市 | 東邦送ガス配管リフレッシュ工事に伴う防食 |
| 2015年9月 | タンク裾廻り防食 | （株）グリーンエナジー津 | 三重県津市 | バイオマス発電所建設工事に伴うタンク雨水侵入防止（仕様：イヌバシール） |
| 2015年11月 | 窒素配管サポート防食 | 東邦ガス（株）緑浜工場 | 愛知県知多市 | ラック窒素配管他サポート部防食 |
| 2016年1月 | 屋根タンク配管他塗装 | 東邦液化ガス（株）川越充てん所 | 三重県川越市 | 屋根・タンク・配管他塗装改修工事 |
| 2016年2月 | 配管フランジ等防食 | 東邦ガス（株）知多LNG共同基地 | 愛知県知多市 | 気化器配管フランジ等防食 |
| 2016年3月 | 既設架管防食塗装 | 東邦ガス（株） | 愛知･岐阜･三重県 | 各橋架管の防食塗装 （PFC工法 仕様：弾性硬化型RS防食テープ） |
| 2016年4月 | タンク防火設備建設工事 | 東邦ガス（株）緑浜工場 | 愛知県知多市 | No.3タンク防火設備建設工事に伴う防食 |
| 2016年4月 | ガス配管SUS巻き | 東邦ガス（株） | 三重県いなべ市 | 一坂大橋ガス配管ステンレス巻き工事 |
| 2016年6月 | 日光川河川改修工事 | 東邦ガス（株） | 愛知県一宮市 | 一宮市日光川河川改修ガス管入替え工事に伴う防食 |
| 2016年8月 | 桟橋鋼管杭他防食 | 中部電力（株）渥美火力 | 愛知県田原市 | 第2揚油桟橋添接部防食工事 |
| 2016年9月 | タンク裾廻り防食 | EMGマーケティング合同会社 | 愛知県名古屋市 | タンク雨水侵入防止防食工事（仕様：ガードフロン） |
